一、掃描現場

本次項目客戶為某制藥廠，需要對針頭、支架、接頭等醫療器械進行3D掃描和逆向建模，現場掃描工作在無塵實驗室中進行。

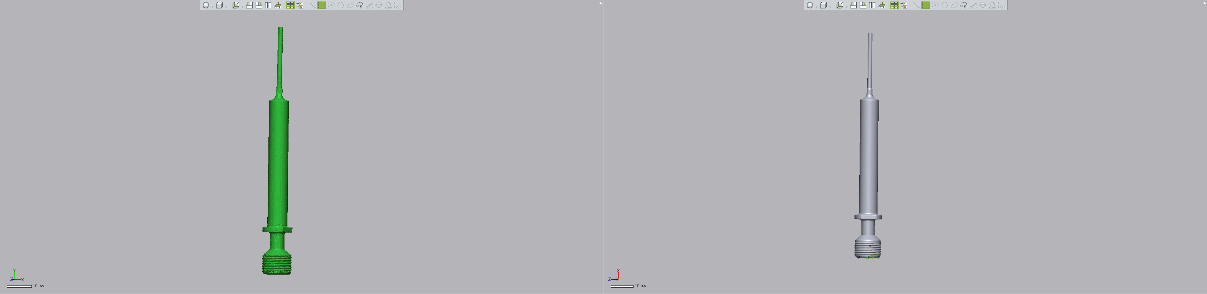

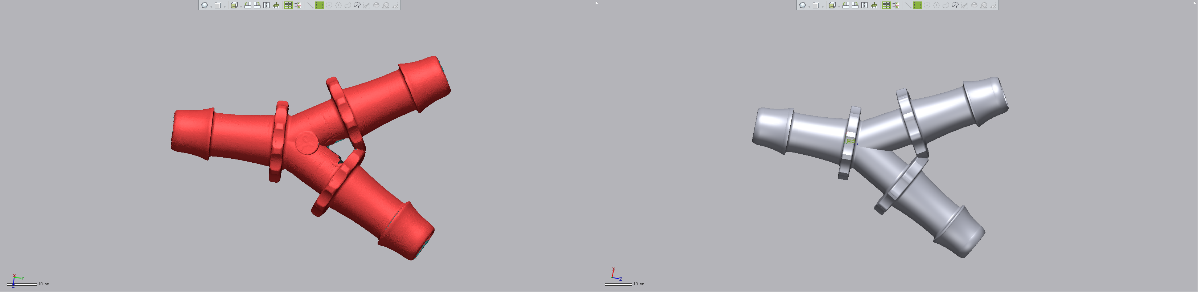

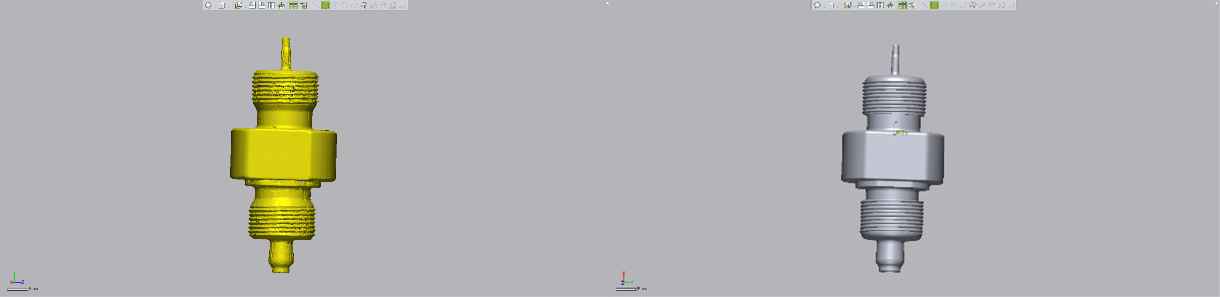

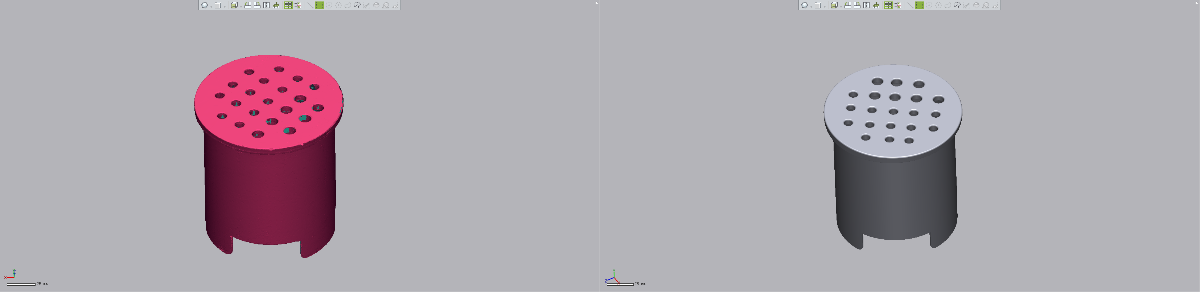

二、3D掃描數據&3D逆向建模成果

?

三、高精度3D掃描

不噴粉、不貼點、高精度3D掃描

客戶方需要掃描的物品為實驗用相關醫療器械，基本是由光面不銹鋼材質，反光程度較高，但由于醫療器械的特殊用途，客戶方不允許噴粉、貼點等額外輔助掃描的操作，這就為掃描工作帶來了極大地挑戰。

基于項目基本情況，我公司決定采用設備：FARO Design Scan Arm 2.5C 進行現場三維數據采集。該設備采用綠色激光光源，對高反光、黑色等特殊材質具有更高的識別度，現場掃描無需噴粉、無需貼點，圓滿完成了本次的三維數據采集工作，為后續逆向建模奠定了堅實的基礎。

四、逆向建模

1. 精度0.1mm

FARO Design Scan Arm 2.5C 采集的3D數據，最高精度可達0.025mm，我們將原始數據拼接、去噪最終轉化為逆向建模軟件所能識別的stl格式，同時stl格式也可以直接用于3D打印生產。

我們?cè)诖烁呔热S采集設備stl數據的基礎上，進行3D逆向建模，精度可達0.1mm，基本滿足了絕大多數的項目需求，諸如3D打印、開模具、復制產品、二次設計、三維存檔等需求。

2. 格式多種多樣

逆向建模的數據支持多種多樣的數據格式，諸如通用格式stp，或者solidworks、catia、Pro E等軟件的通用格式。

五、高質量數據交付

1. 短周期內快速完成交付

本次項目服務歷時10天，完成客戶方三十余件產品的上門采集數據、逆向建模工作

2. 優質到位的客戶服務

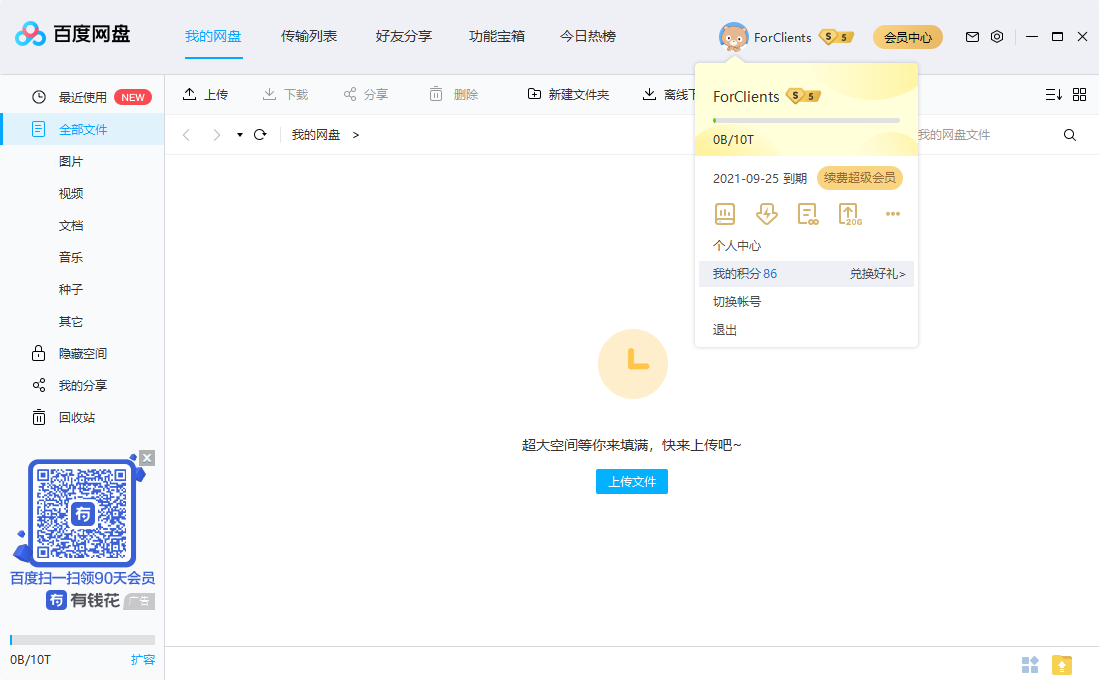

高精度3D掃描結果以stl格式存儲，數據量相對較大，經壓縮后數據大小依然高達幾個GB，微信、郵箱等不太適合進行數據傳輸，因此我們采用百度網盤的形式，并為客戶準備了超級會員賬戶，方便客戶快速實現數據的下載工作。
